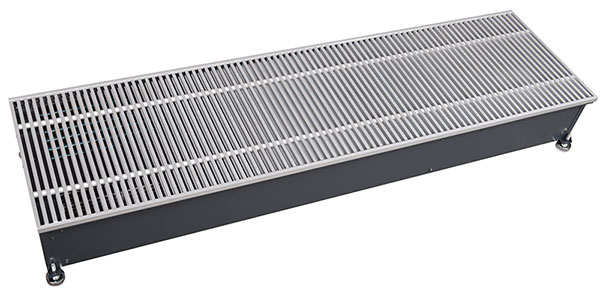

康平冷暖型地板嵌入式强制对流散热器





       康平冷暖型地板嵌入式强制对流散热器采用高密度TP2优质无缝紫铜管和顺向波纹铝翅片,传热性能稳定,使用寿命长,高效节能,耐压高,水容量小,升温迅速,占用建筑空间小,重量轻,便利配套使用温控阀,广泛适合机场、运动馆、大型长廊、大厅、公共场合选用。

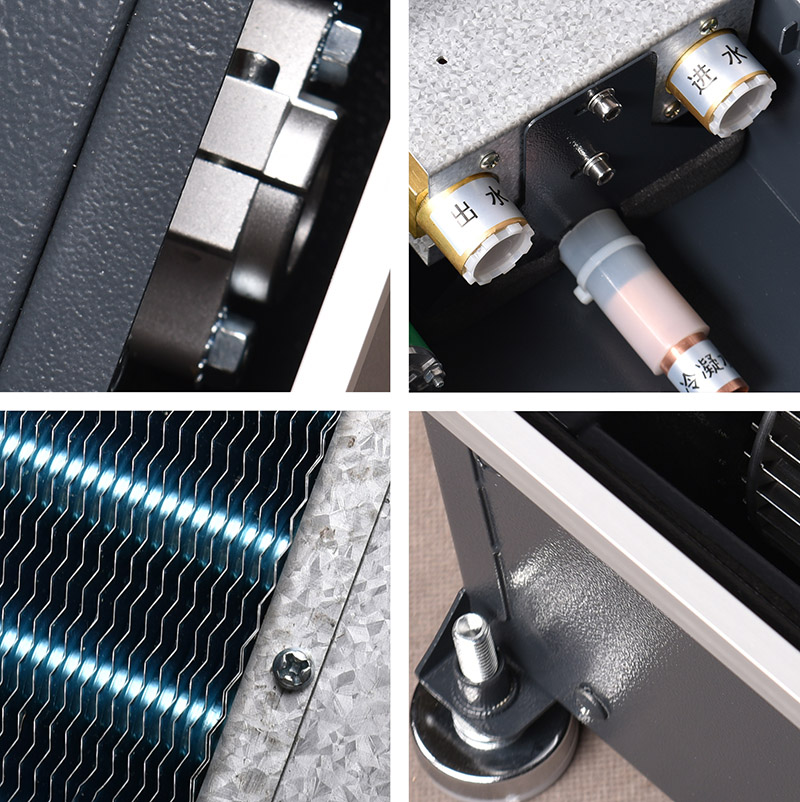

       康平冷暖型地板嵌入式强制对流散热器经100%涡流探伤检查后,散热器铜管机械涨接铝片加工而成,铜管内壁光洁,铜管接口处经专用无氧化气体保护焊接,检测压力3.0Mpa,工作承压高达2.0Mpa,应用范围广泛,耐腐蚀性能强。安全免维护。

       历经合肥通用机械研究院严格检测,初检通过,每米功耗9.5W低速22分贝,全部设计、生产中国制造。

工作原理

      冬季,室温空气经过滤网被贯流风机吸入,与倾斜放置的热交换器中的热水换热后,沿窗向上送入室内。加热后的气流沿幕墙玻璃垂直向上升起,加热幕墙处冷气流,之后与室内空气混合,在为室内加热的同时,屏蔽了窗边冷气流对室内的侵袭。

      夏季,地板对流器制热原理图夏季,室温空气经过滤网被贯流风机吸入,与倾斜放置的热交换器中的冷水换热后,沿窗向上送入室内。冷却的气流沿幕墙玻璃向上运动,到达天花板后自然沉降进入房间,与室内空气混合,然后以层流送风方式进入室内。地

      板对流器制冷工作原理地板对流器带有新风接入口,方便处理过的新风与循环风一起送入房间。 与其他系统分工合作,保证室内的新风量达到标准(新风量不达标会导致人的心情烦闷、头昏脑胀,工作效率下降)。

地板嵌入式对流散热器产品优势:

舒适
a、屏蔽幕墙冷/热气流侵袭地板对流器产品优势
冬季,寒冷的玻璃幕墙冷却室内侧幕墙附近的空气,使其形成下沉气流,快速触及地面后,向室内侵袭,房间内的人员感到不适; 这股下沉冷空气的速度,有效影响面积和带来的冷量与玻璃幕墙的高度成正比;地板对流空调系统沿幕墙向上吹出加热的空气,阻断了冷气流的产生,或将其屏蔽在窗户附近,以达到保护室内热环境的目的;
夏季,地板对流空调系统向上吹出冷风,阻断玻璃附近的热气流的产生,避免其沿天花向室内干扰流动;

b、补偿冷/热辐射损失
冬季,冰冷的玻璃幕墙会对室内空气产生冷辐射,其中一部分被反射到人体,这时即使在合格的室温,人也也会感到不适。这就是冷辐射对舒适度的影响; 地板对流空调系统通过加热幕墙附近冷辐射区的空气,可以抵消或部分补偿冷辐射带来的热损失,提高室内的热舒适度;
夏季,地板对流空调系统通过冷却幕墙附近热辐射区域的空气,抵消或补偿热辐射带来的额外热量,提高室内热舒适度。
c、防止幕墙结露
冬季,由于室内温度较高,空气湿度大,当室内空气接触玻璃幕墙时,被迅速冷却,导致水分析出在玻璃幕墙上,形成结露或霜。地板对流空调系统通过加热幕墙周围的空气,并提高气流流速,来避免玻璃幕墙结露。通过如下一组制冷工况下的实验室数据,我们可以看出,使用地板对流器的房间内气流风速较低,温度分布均匀,紊流率较低,舒适性相对于传统风盘的上送风方式提高了很多。

卫生

相对于传统的上送风混合送风方式,层流送风的形式有非常明显的优势。房间中空气在人员或设备散热的作用下,经历了由下缓慢上升的运动过程,在此过程中,人员经常活动区域内(1.2米-1.8米高度层)产生的细菌,设备排放的有害气体,都会随气流运动缓慢上升,并从排风口排出。
风口的特殊格栅式设计,可以使地板对流器很好的融入到各种现代化的建筑室内设计中,并且有不同的颜色可供设计师选择,增加了建筑的多样性和艺术性。并且暗藏于建筑的夹层地板中,在不增加架空地板高度的基础上,为建筑物节省出天花设备夹层的空间,实现了设备从天花到地板的转移。
静音与节能

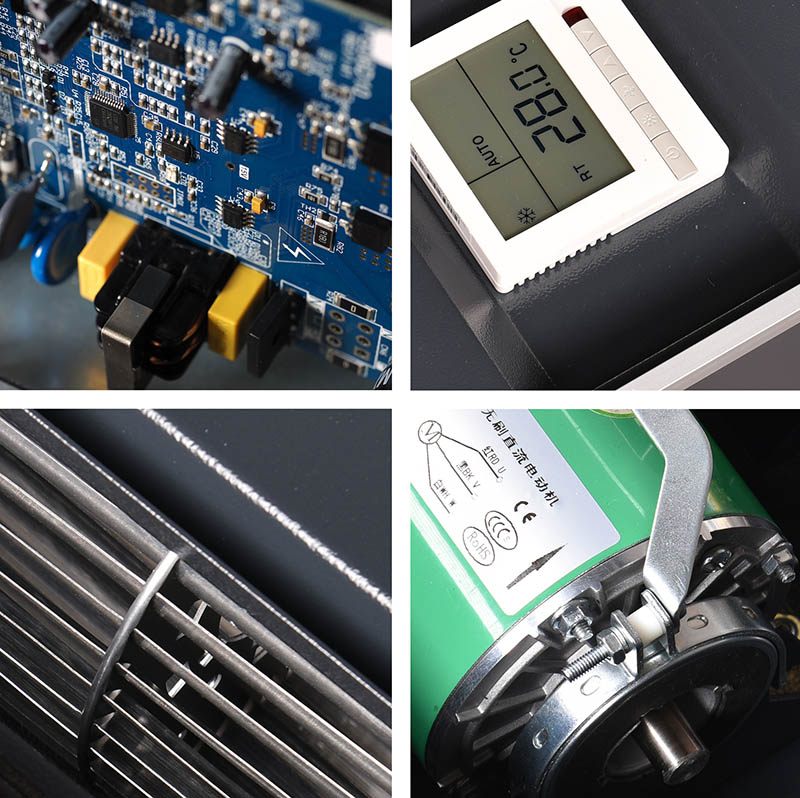

地板对流器采用现阶段静音效果的贯流风机送风,与传统设备相比静音效果要好。首先,设备安装于玻璃幕墙等热交换剧烈区域,向上出风形成风幕,在进口入户处阻挡了冷空气向室内的侵袭,节省了对这部分入侵能量进行处理的能源。其次,地板对流器的工作范围主要集中在人员活动区域,从下向上送风,节省了大量不必要的浪费。(传统上送风模式要进过房间上部的空间才能送达人员活动区域)。格栅与设备无强制固定,方便摘下进行设备的清洗/维护/维修等工作,既减小了工作量,又保证了操作的便捷、安全。






如果您对本产品感兴趣,需要技术参数请与我公司工程师取得联系,可以QQ在线咨询或拨打400-015-1998,也可以在线留言,我们会及时与您取得联系。
